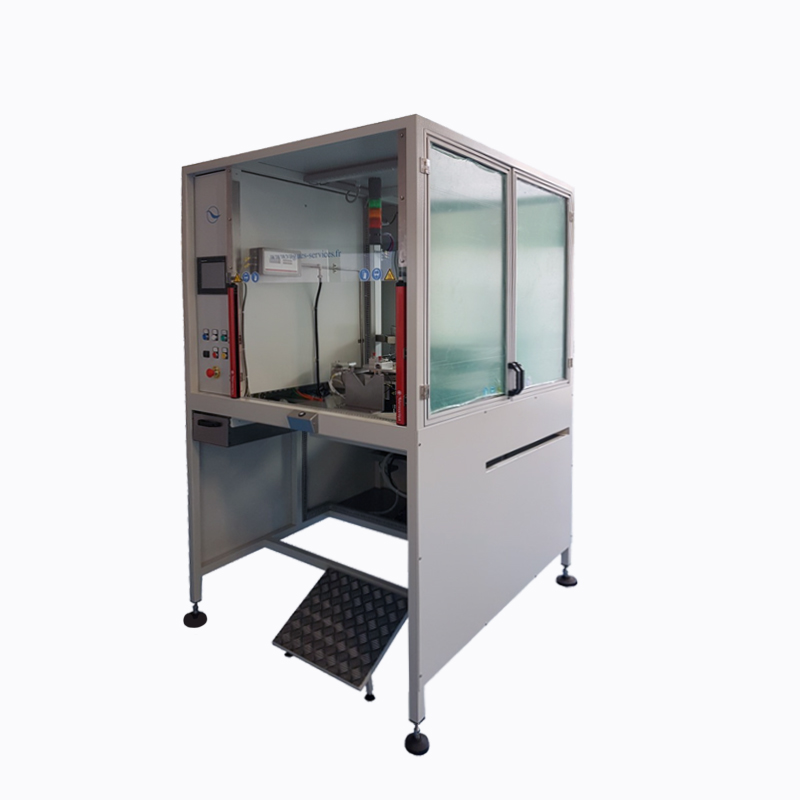

Caractéristiques machine

Désignation : Carrousel de Brasage Sélectif

Modèle : Minivague avec buse multipoints

Dimensions Max du PCB : 250 x 250 mm

Temps de cycle : Minimum 10 secondes selon options

Puissance / Tension : 11 kW / 400V + N + T

Poids à vide / Poids alliage : 900 Kg / Entre 30 et 50 Kg

Recevez votre devis personnalisé en moins de 48 heures

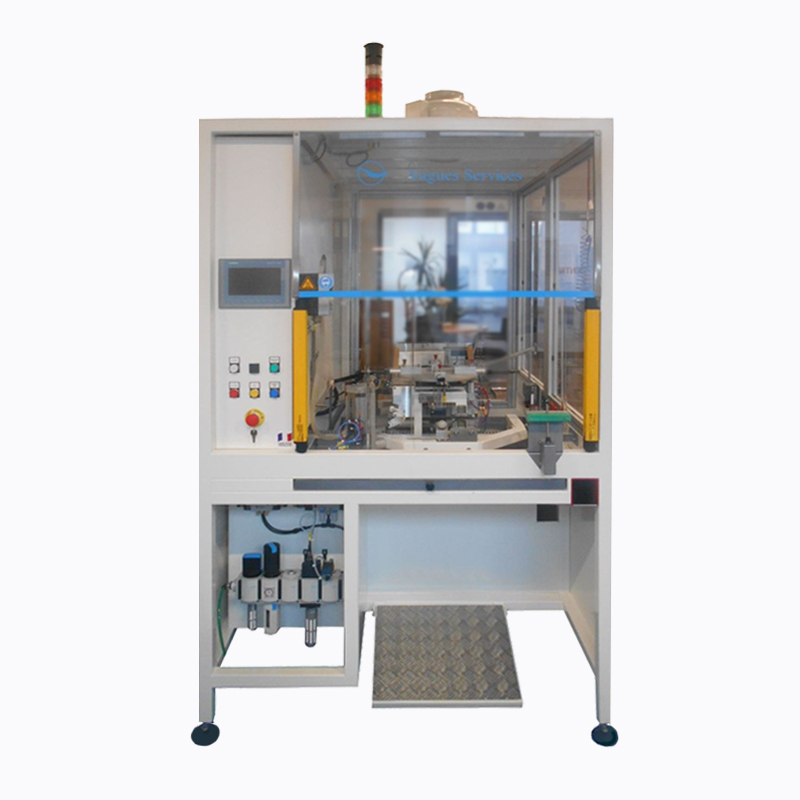

  Description produit

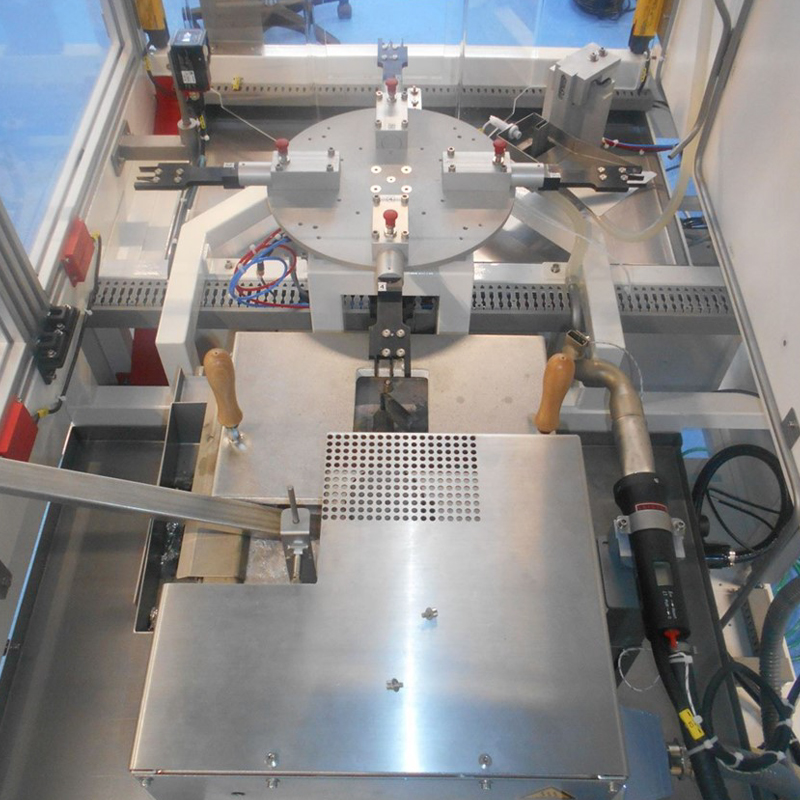

Carrousel de Brasage tout pneumatique pour mono-produit ou alors tout électrique pour multiproduits comprenant :

  • Zone de Chargement / Déchargement avec fibres optique pour détection des bras et présence pièces
  • Zone de Fluxage
  • Zone de Préchauffage (en option)
  • Zone de Brasage par Mini Vague
  • Barrières Immatérielles
  • Plateau rotatif avec supports bras
  • Porte bidon pour flux
  • Bacs de propreté
  • Armoire Electrique
  • Pupitre IHM avec écran tactile
  • Balise couleurs

  Caractéristiques détaillées

Dimensions : Longueur 2050 mm x largeur 2000 mm x Hauteur 2340 mm (les dimensions peuvent varier légèrement selon configuration du poste).

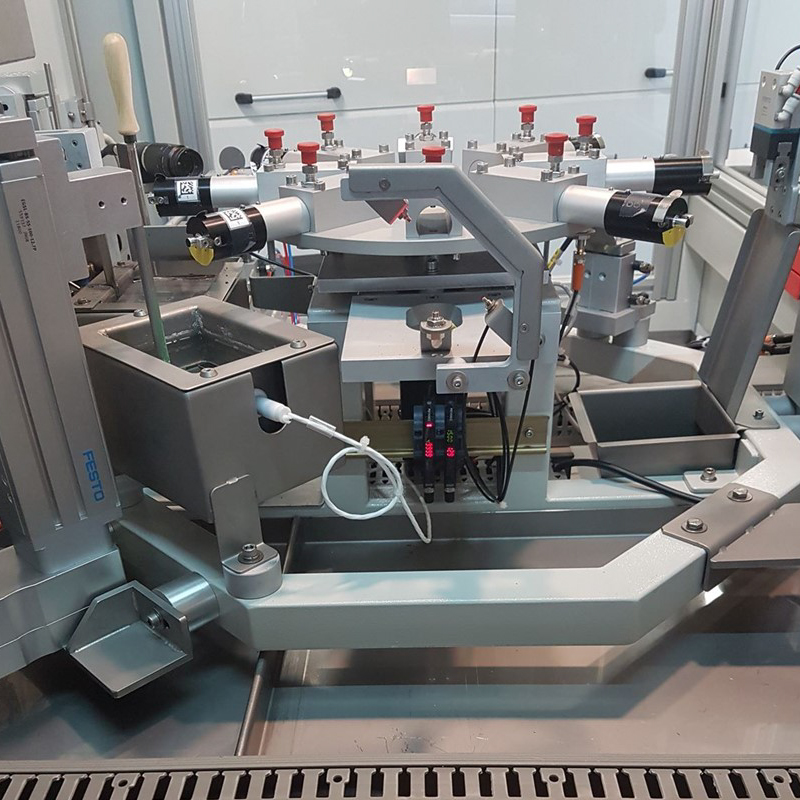

Zone de Chargement / Déchargement

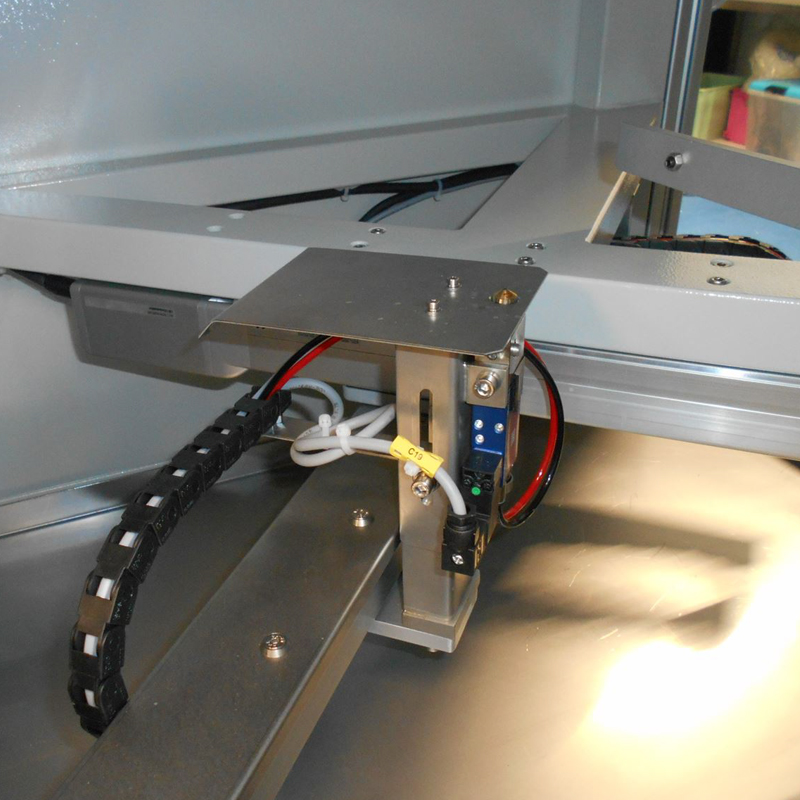

Poste composé d’une fibre optique pour détection du bras, 1 cellule pour détection de la pièce et leurs amplificateurs. Un lecteur de code-barre peut être ajouté (sur fourniture de cahier des charges) pour lancement par série ou par pièce unique.

Zone de Fluxage

Par Creuset à godet :

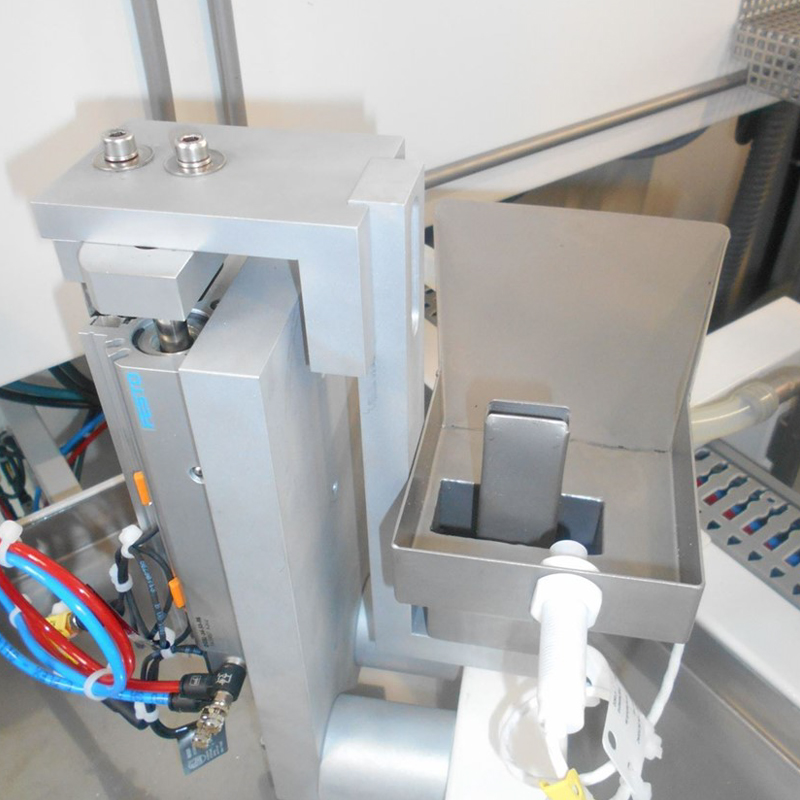

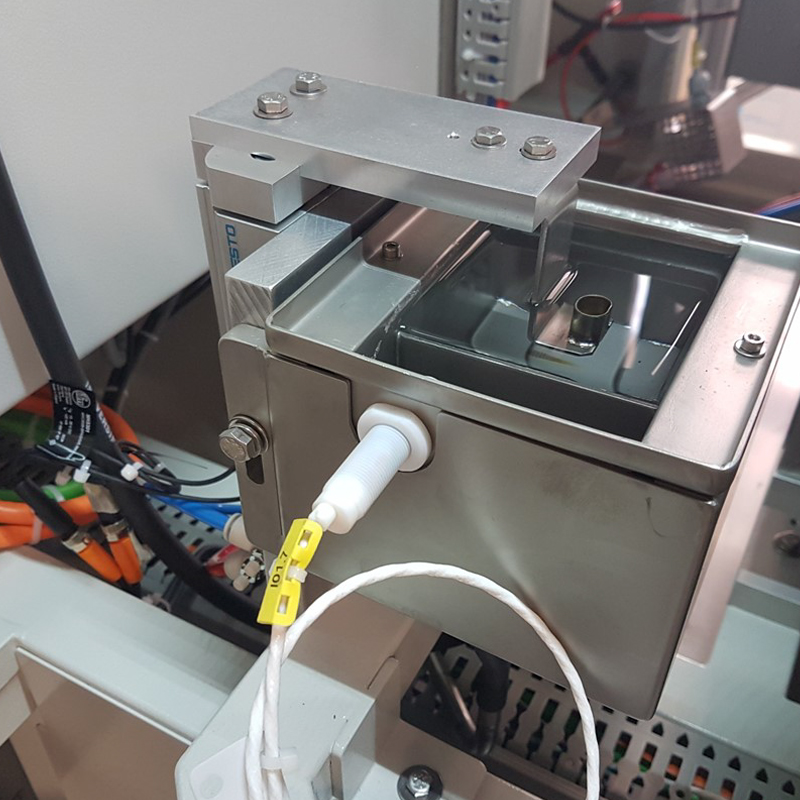

Creuset de Fluxage avec godet piloté par un vérin pneumatique ou vérin électrique

  • Godet fabriqué sur-mesure pour être adapté à vos pièces
  • Capteur de présence flux
  • Système de montée et descente pneumatique ou électrique
  • Bac intermédiaire pour le flux avec 3 capteurs de niveau
  • Porte-bidon simple pour le flux (ou double si besoin d’alcool)

Par Buse à pulvérisation type « DropJet »

Station de fluxage avec table X/Y électrique

  • 2 axes linéaires
  • 1 buse de pulvérisation automatique de Ø4 à 6 mm d’impact
  • 1 pot à pression inox – 5 litre inox MDC – 0/7 bar

Zone de Préchauffage (en option)

Station avec préchauffage inférieur infrarouge quartz ondes courtes ou zone de préchauffage à convection (air chaud)

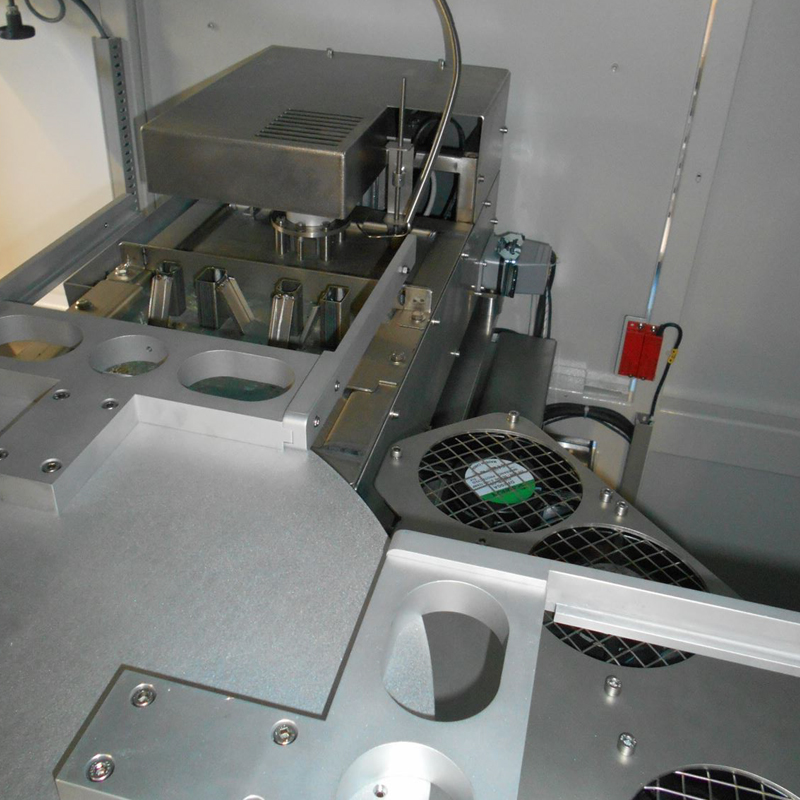

Zone de Brasage

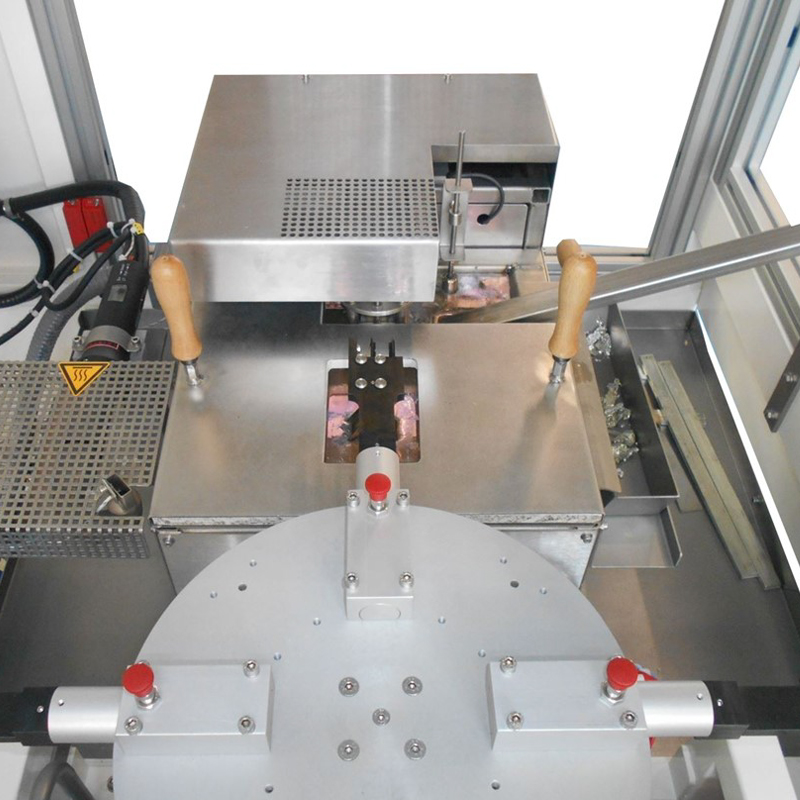

  • Mini Vague Sélective avec buse sur-mesure en titane
  • Buse titane fabriquée sur-mesure pour être adaptée à vos pièces
  • Flotteur avec capteur de présence alliage
  • Table élévatrice de montée et descente pneumatique ou électrique
  • Lingotière pour rejet scories
  • Sonde thermocouple

Pupitre IHM

  • Pupitre de commande avec écran tactile :
  • Paramètres du bain : Consigne de température du bain, température minimum du bain, température maximum du bain, vitesse de montée ou descente (si version électrique)
  • Paramètres du fluxeur : temps de remplissage du fluxeur avant fluxeur prêt, temps d’appoint d’alcool…
  • Paramétrages des programmes…
  • Autre paramétrage des options
  • Messages d’alarme

Options

  • Avance soudure en fil ou en Barre
  • Zone de préchauffage
  • Poste de détente fil (cambrage)
  • Poste de rejet pour pièces défectueuses
  • Densimètre automatique de flux
  • Tiroir de rangement supplémentaire
  • Système de filtration au charbon actif
  • Capot d’inertage (azote)
  • Lecteur code barre (sur cahier des charges)
  • Poste contrôle de la résistance
  • Poste de refroidissement
