Carrousel

Carrousel pour PCB

  Fabrication française

Caractéristiques machine

Désignation : Carrousel pour PCB / Carte Electronique

Modèle : Minivague avec pompe électro-magnétique

Dimensions max du PCB : 400 x 400 mm

Temps de cycle : Minimum 10 secondes selon options

Puissance / Tension : 11 kW / 400V + N + T

Poids à vide / Poids alliage : 850 Kg / 12 Kg

Recevez votre devis personnalisé en moins de 48 heures

  Description produit

Carrousel de Brasage avec Minivague Sélective pompe magnétique :

  • Zone de Chargement / Déchargement avec fibres optique pour détection des bras et présence pièces
  • Zone de Fluxage
  • Zone de Préchauffage (en option)
  • Zone de Brasage
  • Barrières Immatérielles
  • Plateau rotatif avec supports bras (4 ; 6 ou 8 postes)
  • Porte bidon pour flux
  • Bacs de propreté
  • Armoire Electrique
  • Pupitre IHM avec écran tactile
  • Balise couleurs

  Caractéristiques détaillées

Dimensions : Longueur 1350 mm x largeur 1600 mm x Hauteur 2350 mm (Les dimensions peuvent varier légèrement selon configuration du poste).

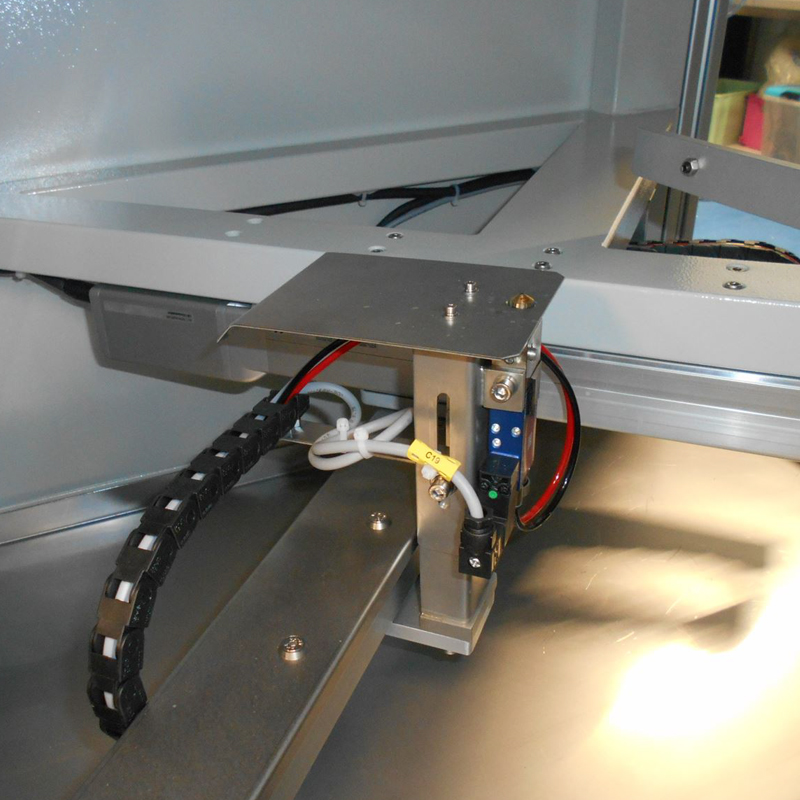

Zone de Chargement / Déchargement

Poste composé d’une fibre optique pour détection du bras, 1 cellule pour détection de la pièce et leurs amplificateurs. Un lecteur de code-barre peut être ajouté (sur fourniture de cahier des charges) pour lancement par série ou par pièce unique.

Zone de Fluxage

Fluxeur à pulvérisation type « DropJet »

  • Station de fluxage avec table X/Y électrique
  • 2 axes linéaires
  • 1 buse de pulvérisation automatique de Ø4 à 6 mm d’impact
  • 1 pot à pression inox – 5 litre inox MDC – 0/7 bar

Zone de Préchauffage (en option)

Station avec préchauffage inférieur infrarouge quartz ondes courtes ou zone de préchauffage à convection (air chaud)

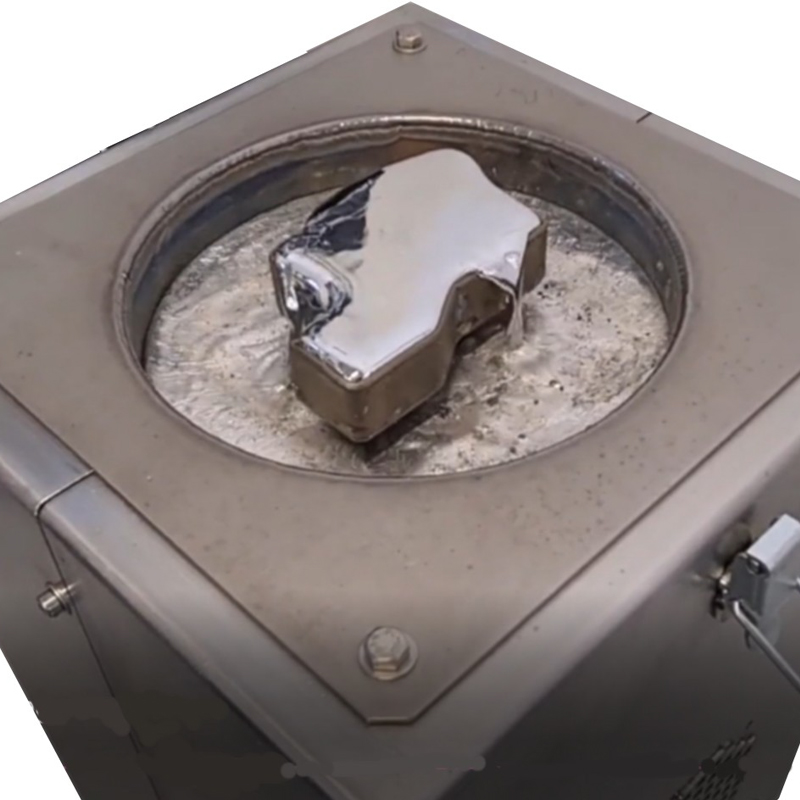

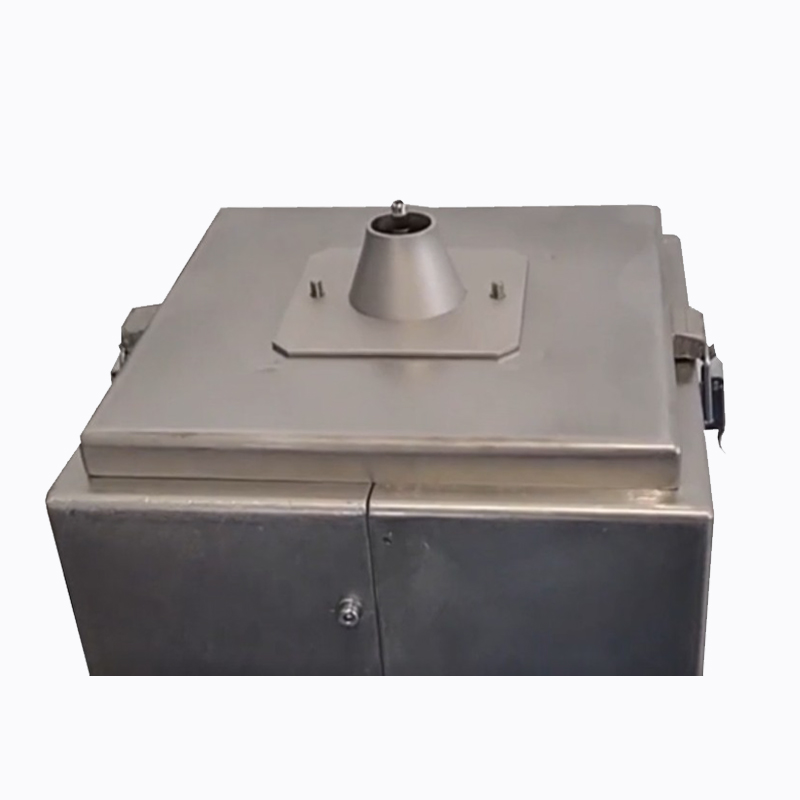

Zone de Brasage

  • Mini Vague tout titane
  • Système de pompe Electromagnétique
  • Programmation point par point ou en ligne via le PC
  • Contrôle de niveau d’alliage du pot
  • Contrôle de la hauteur de vague
  • 1 Buse Mouillable (diamètre à définir lors de la commande)
  • Capot d’inertage azote avec tube poreux inox
  • Système monté sur axes électriques X/Y/Z

Pupitre IHM

  • Pupitre de commande avec écran tactile :
  • Paramètres du bain : Consigne de température du bain, température minimum du bain, température maximum du bain, vitesse de montée ou descente (si version électrique)
  • Paramètres du fluxeur : temps de remplissage du fluxeur, temps d’appoint d’alcool…
  • Paramétrages des programmes…
  • Messages d’alarme

Options

  • Avance soudure en fil ou en Barre
  • Zone de préchauffage
  • Poste de détente fil (cambrage)
  • Poste de rejet pour pièces défectueuses
  • Densimètre automatique de flux
  • Tiroir de rangement supplémentaire
  • Système de filtration au charbon actif
  • Lecteur code barre (sur cahier des charges)
  • Poste contrôle de la résistance
  • Poste de refroidissement
  • Poste de Grattage

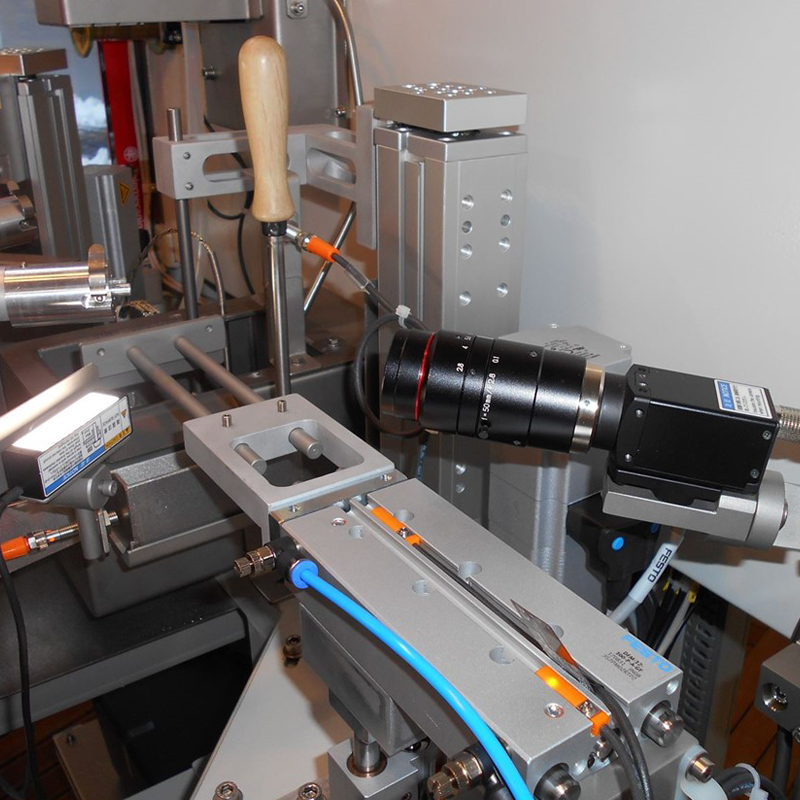

  • Poste Camera
