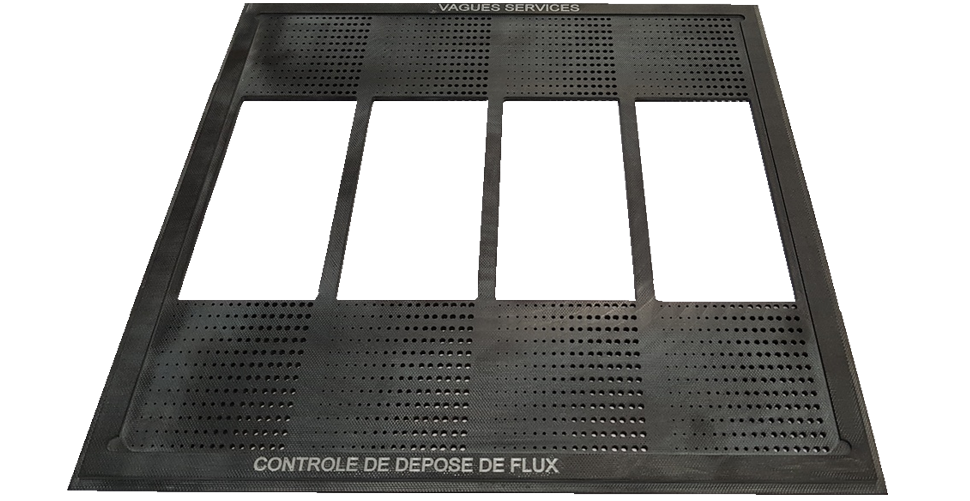

* BRASAGE VAGUE TRADITIONNELLE *

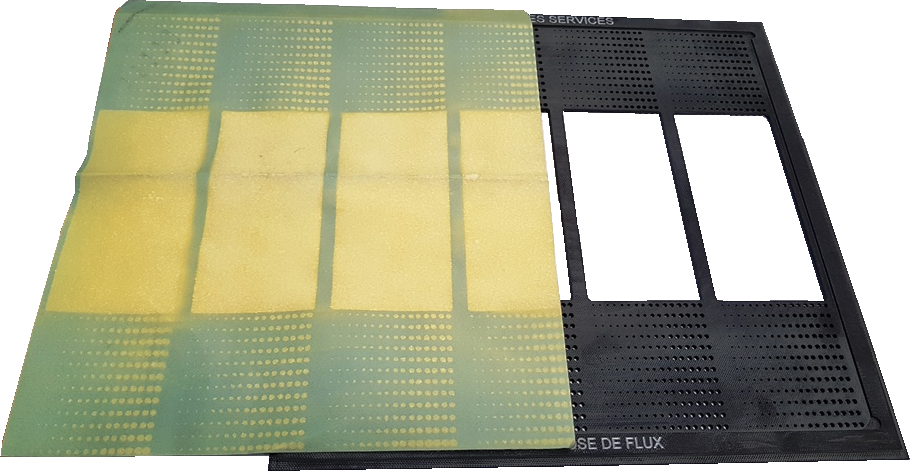

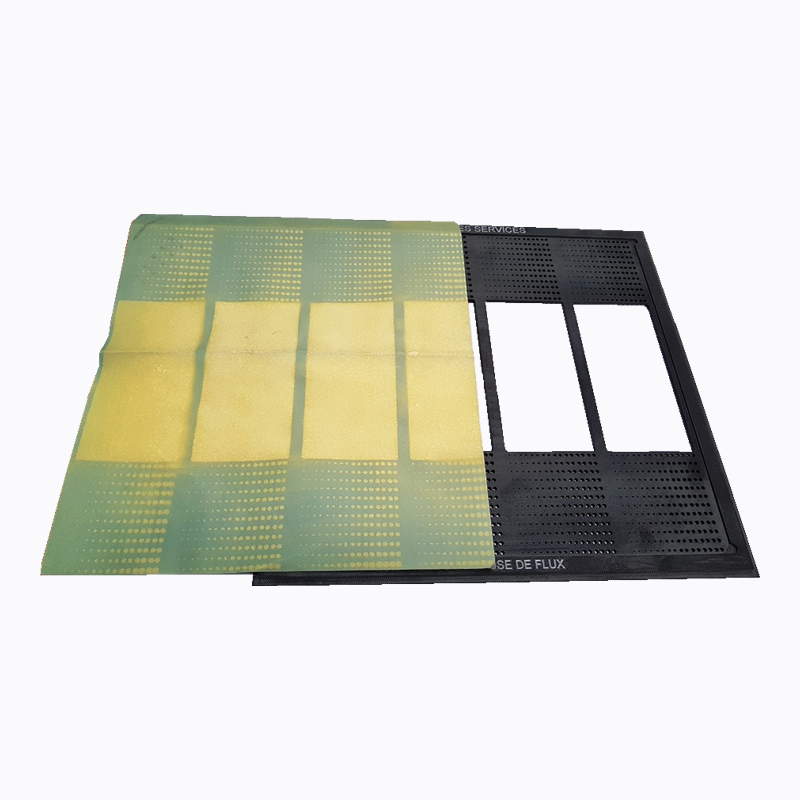

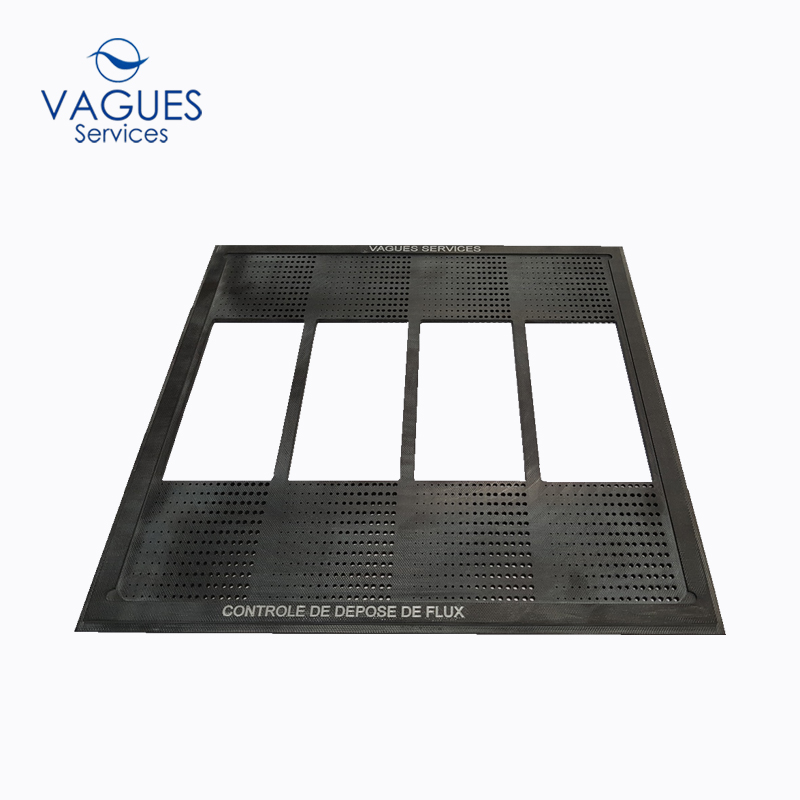

Outil de contrôle de la dépose de flux de brasage sur papier indicateur

Cet outil permet de vérifier l’homogénéité de la dépose de flux et la pénétration dans les trous métallisés sur papier indicateur, similaire à un circuit lors du passage sur l’unité de fluxage d’une machine de brasage, afin d’optimiser les réglages process.

Caractéristiques de l’outil

  • Dimensions de l’outil :  300 x 300 mm
  • 4 zones : épaisseur 1.6 mm, 2 mm, 2.5 mm, 3 mm
  • 4 zones avec diamètre de perçage : 0.8 mm, 1 mm, 1.3 mm, 1.6 mm, 2 mm, 2.3 mm, 2.5 mm et 3 mm sur 2 rangées
  • Dimensions spécifiques à la demande

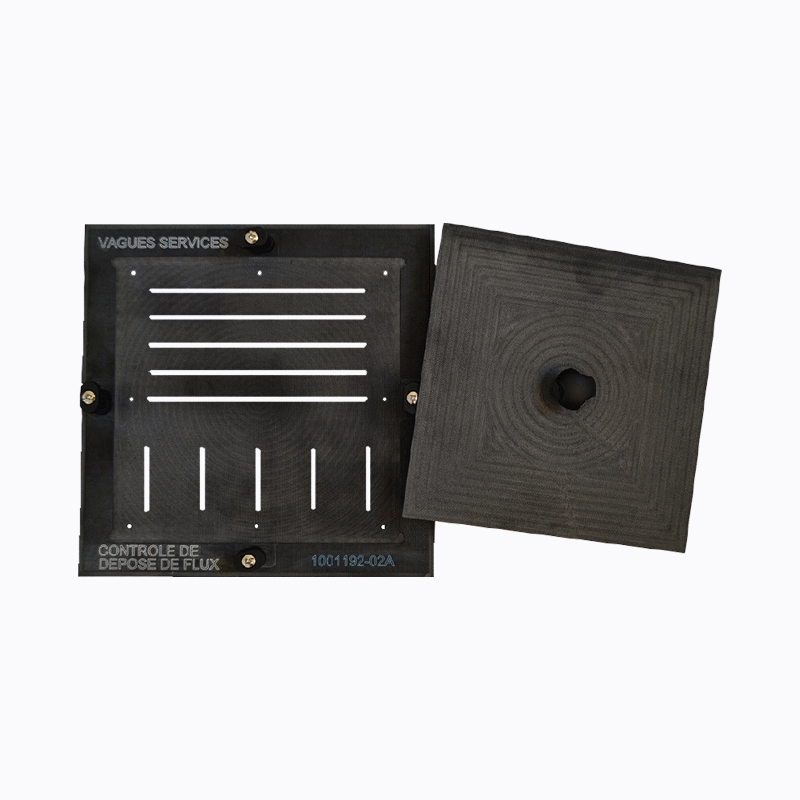

* BRASAGE VAGUE SÉLECTIVE *

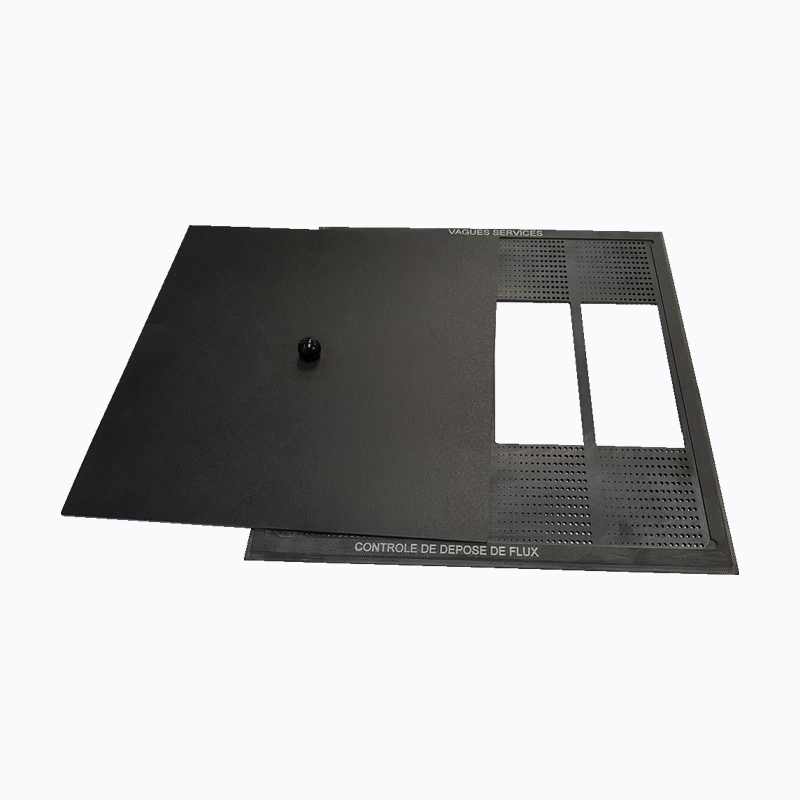

Outil de contrôle de la dépose de flux de brasage sur papier indicateur

Cet outil permet de vérifier la dépose de flux et l’homogénéité sur papier indicateur, similaire à un circuit lors du passage sur l’unité de fluxage d’une machine de brasage sélective, afin d’optimiser les réglages process et de calculer la quantité extrait sec (µg/cm²).

Caractéristiques de l’outil

  • Dimensions de l’outil :  220 x 220 mm
  • Epaisseur (zone de fluxage) : 1.6 mm
  • Surface de fluxage : 90,05 cm²

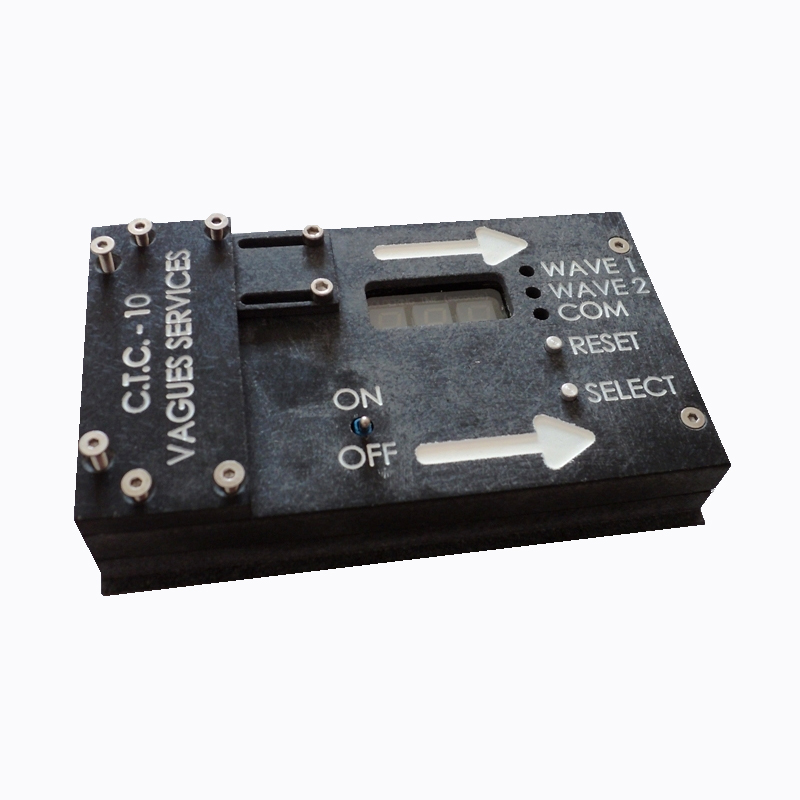

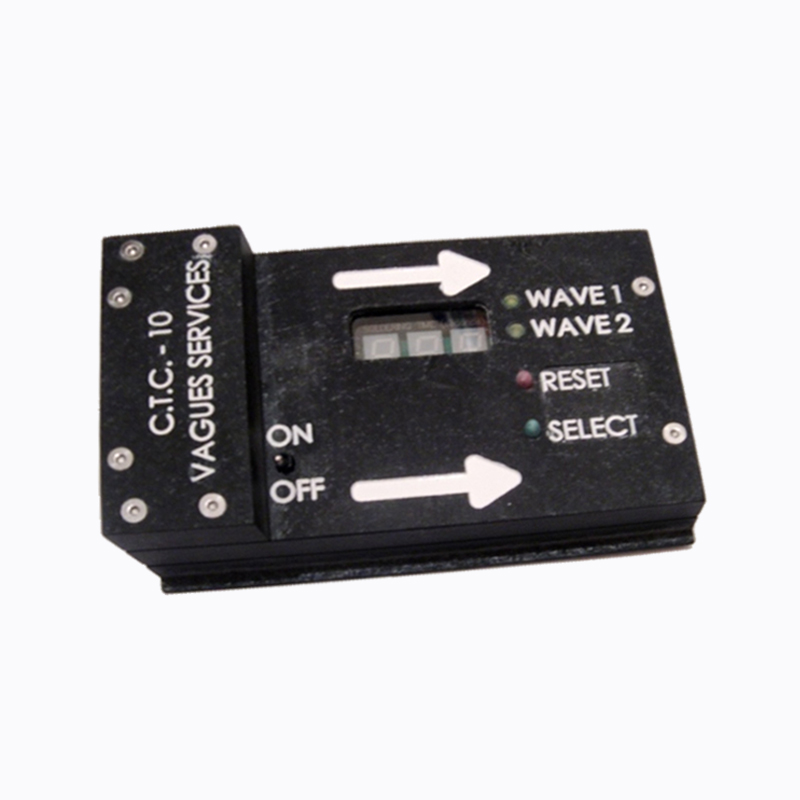

Contrôleur de temps de contact des vagues

Ce contrôleur de temps permet de vérifier le temps de contact avec l’alliage lors du passage en vague. Cet appareil dispose de pointes Titane représentant les queues de composants pour la prise de contact. Pour avoir un aperçu de l’interface logiciel cliquez ici.

Deux modèles sont disponibles :

CTC10 compact sans logiciel (ref.10201)

CTC10 avec logiciel de transfert des mesures sur PC (ref.10201)

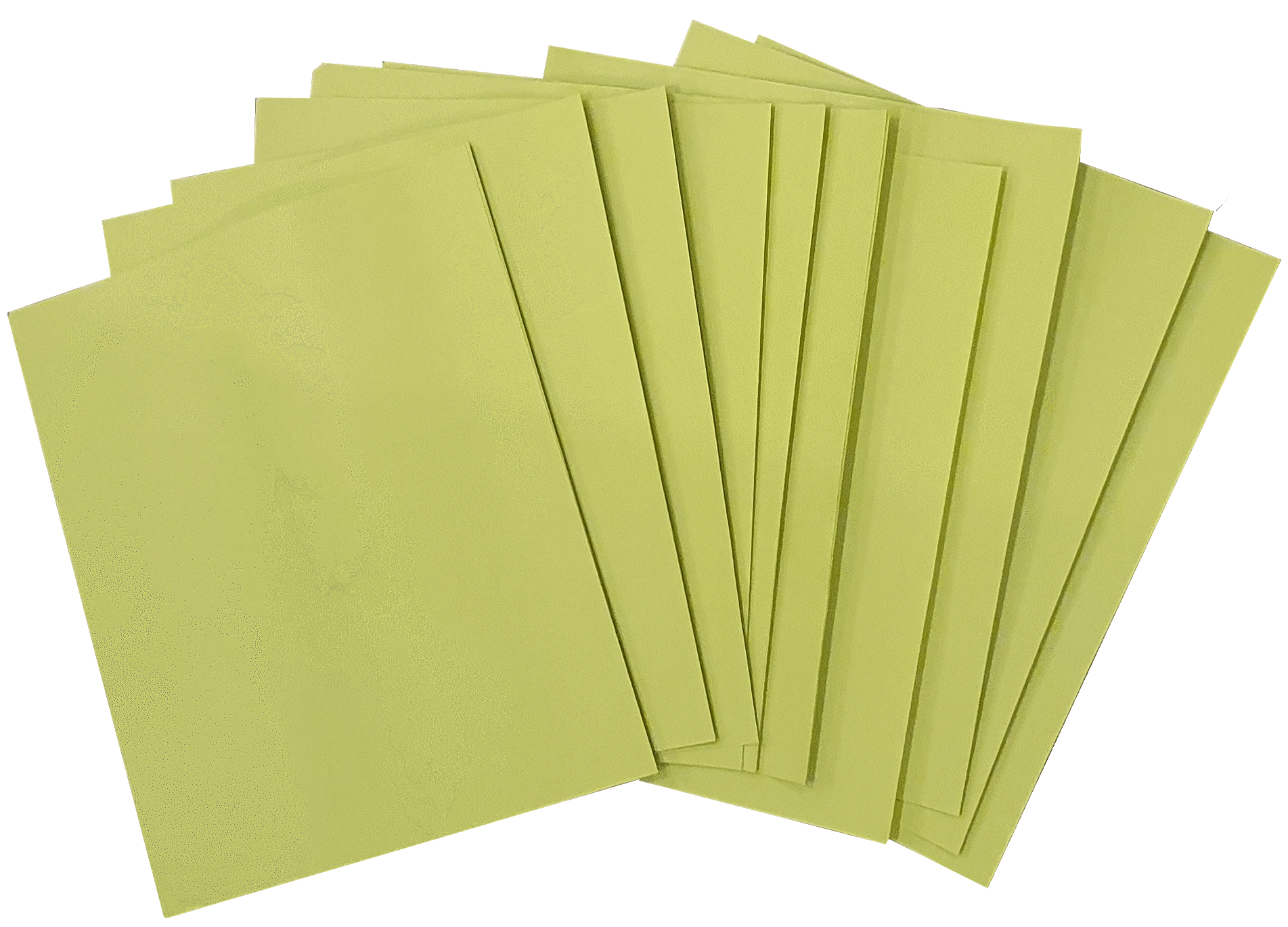

Papier indicateur PH de dépose de flux aqueux

Le papier indicateur de type pH permet de vérifier l’homogénéité et la dépose concernant les flux de brasage de type aqueux (base eau) dans le process de brasage à la vague.

Caractéristiques de l’article (ref.FM00020)

  • Papier pH 0.5 – 5.0
  • Dimensions feuilles : 300 x 254 mm

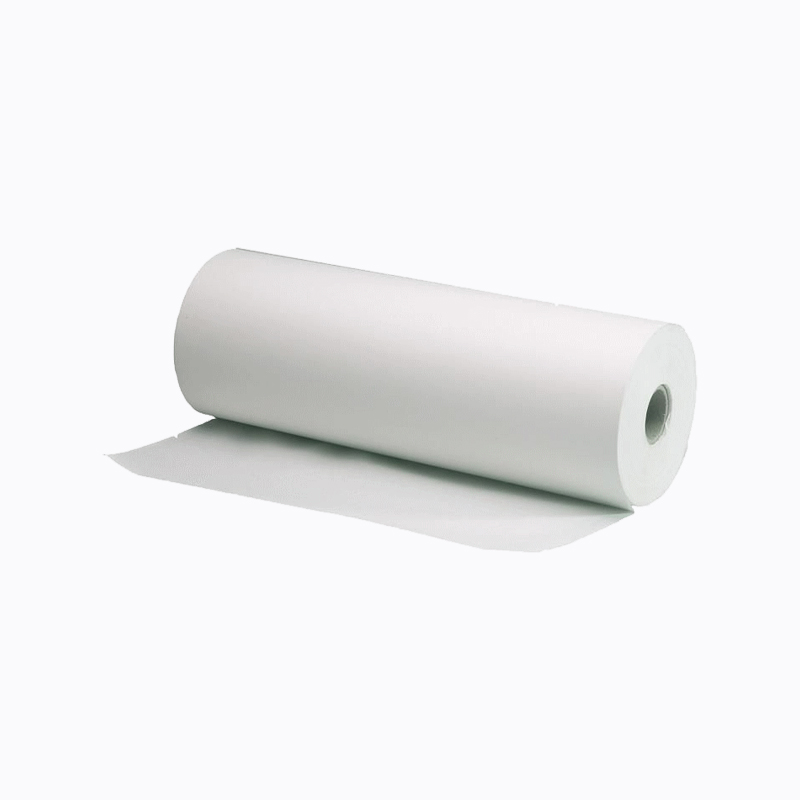

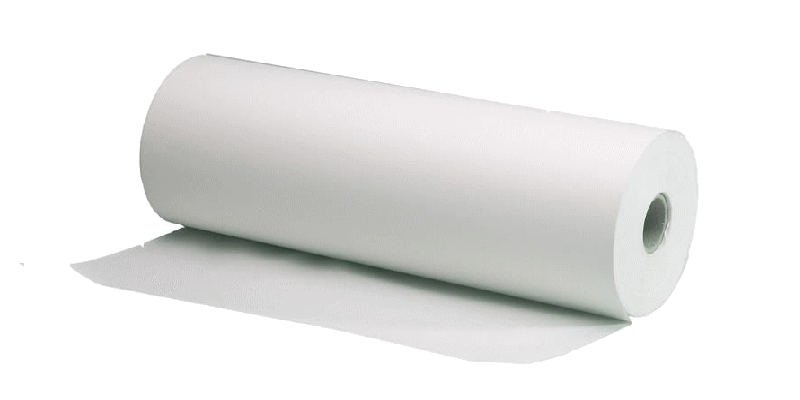

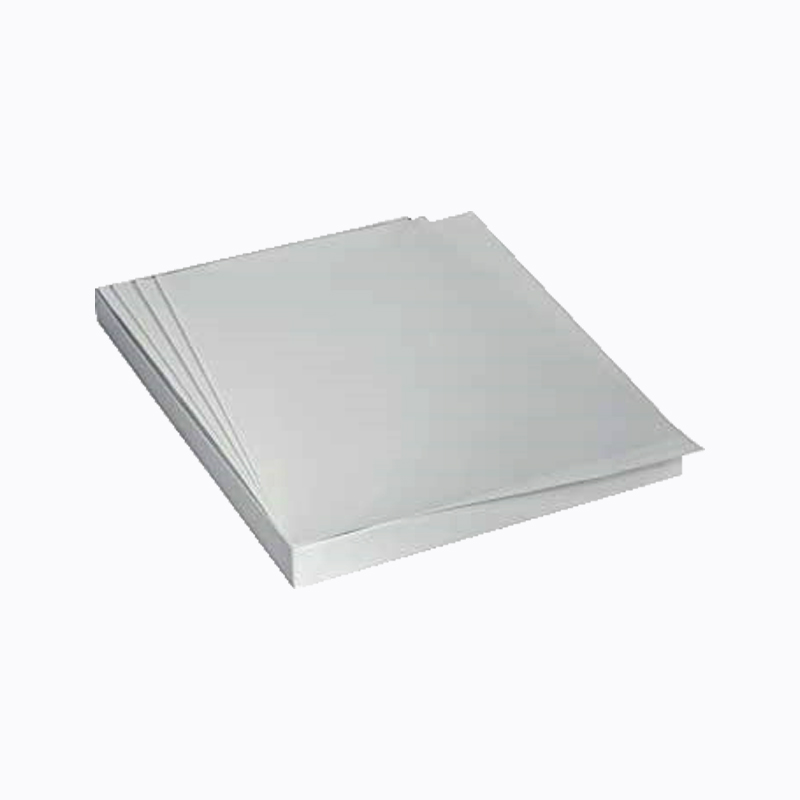

Papier indicateur thermique de dépose flux alcool

Le papier indicateur thermique permet de vérifier l’homogénéité et la dépose concernant les flux de brasage de type alcool dans le process de brasage à la vague.

Caractéristiques de l’article (ref.FM00022)

  • Papier thermique en feuille
  • Dimensions feuille : 297 x 210 x 210 mm

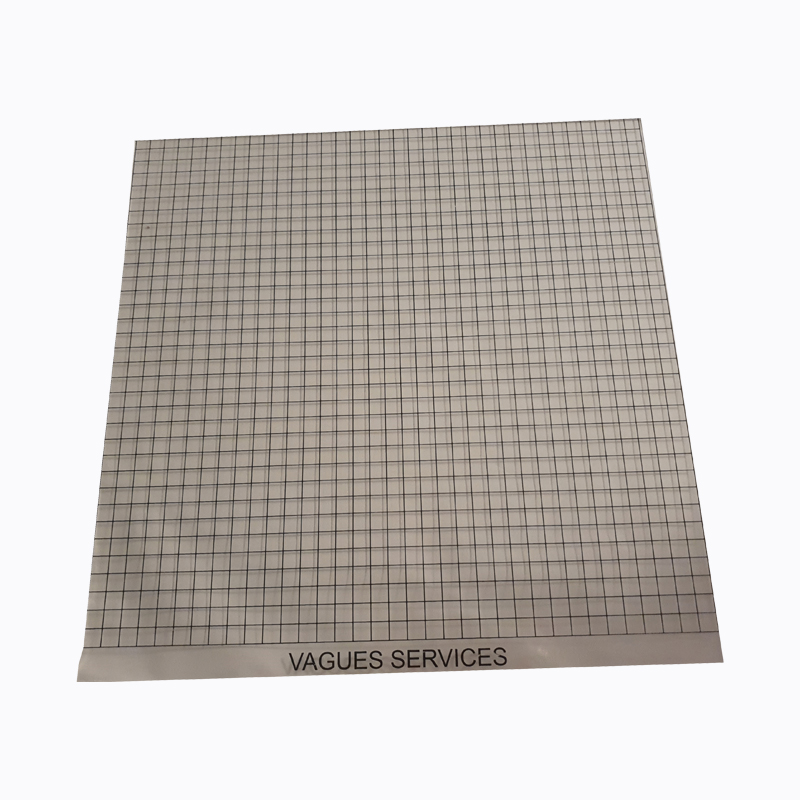

Vitre de contrôle vague en vitrocéramique

La vitre de contrôle permet de contrôler l’aplat de vague et son parallélisme.

Caractéristiques de l’article

  • Vitrocéramique (800°C) sérigraphiée tous les 10 mm
  • Dimensions standards : 300 x 300 x 4 mm
  • Dimensions sur mesure possible
