Carrousel

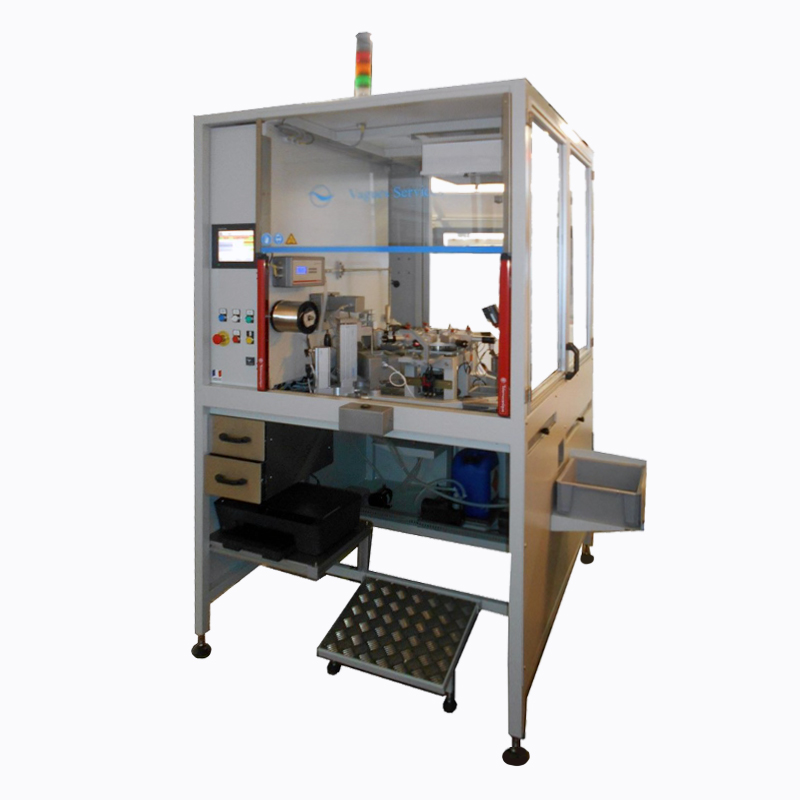

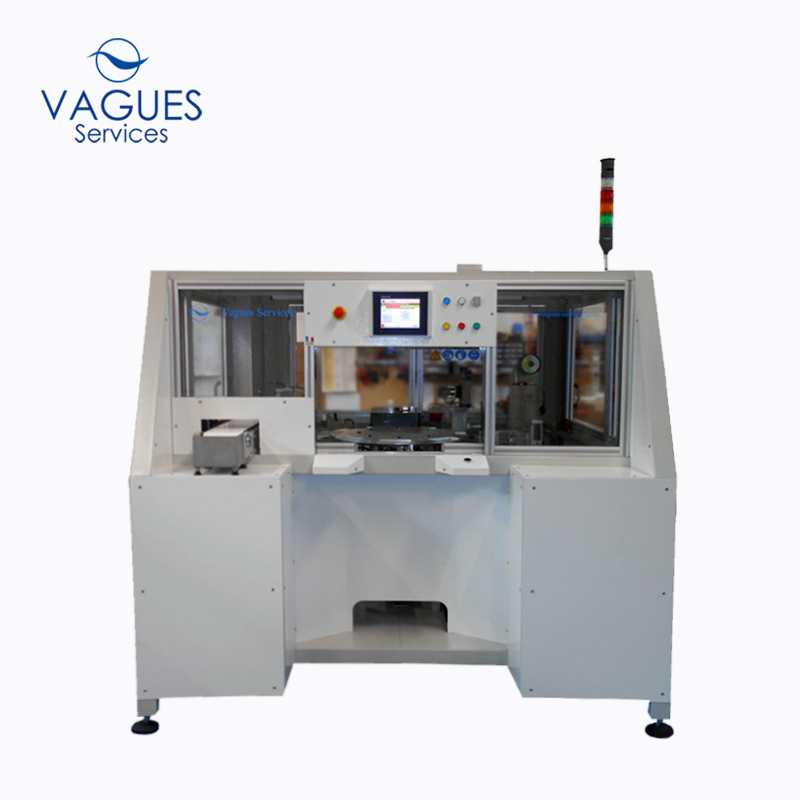

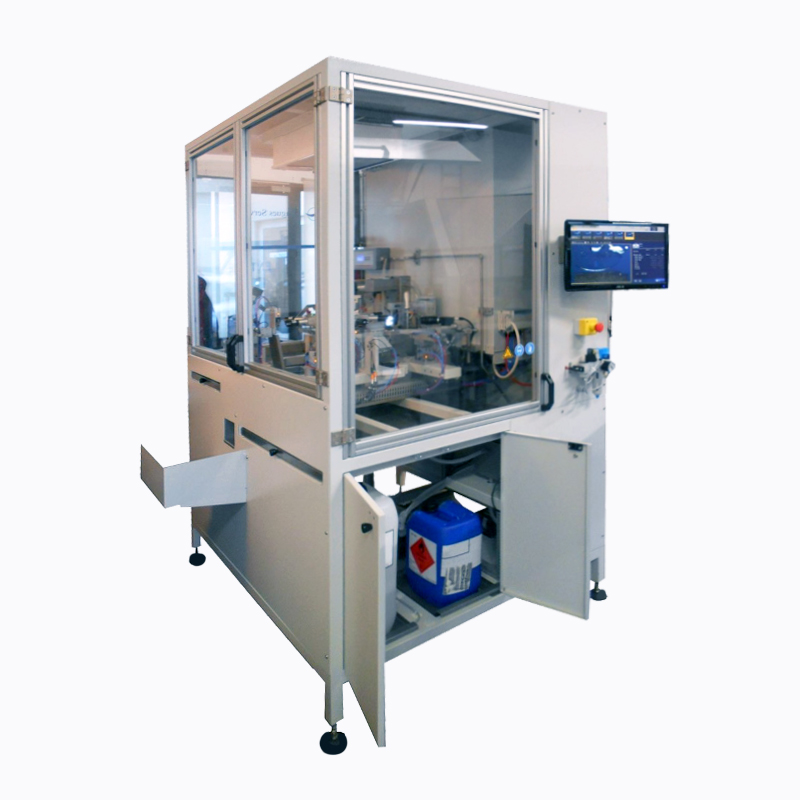

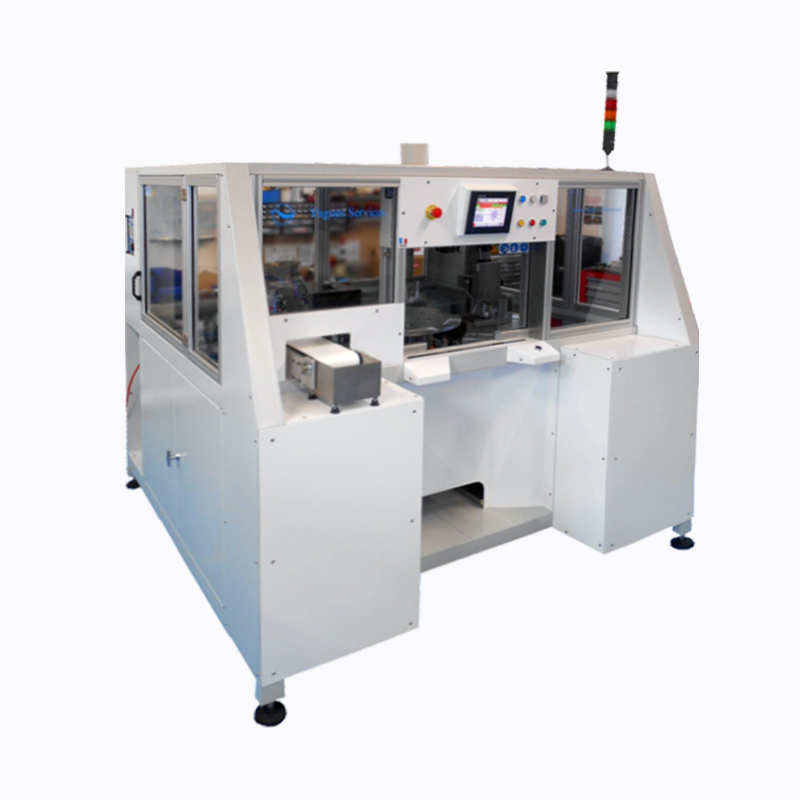

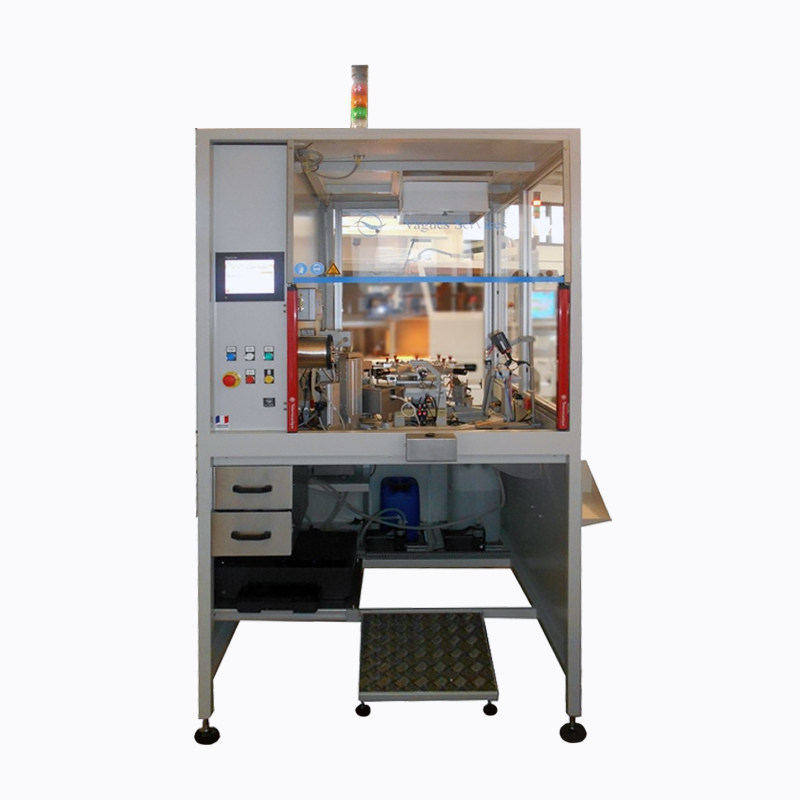

Carrousel pour bobines émaillées

  Fabrication française

Caractéristiques machine

• Désignation : Carrousel pour désemaillage

• Modèle : Creuset à godet ou Pot rotatif

• Nombre de bobines par cycle : 4 pcs

• Temps de cycle : Minimum 6 secondes selon options

• Puissance & Tension : 3000W / 400V + N + T

• Poids à vide & Poids alliage : 520 Kg / Entre 6 et 15 Kg

Recevez votre devis personnalisé en moins de 48 heures

  Description produit

Carrousel de désemaillage tout pneumatique pour mono-produit ou alors tout électrique pour multiproduits comprenant :

  • Zone de Chargement / Déchargement avec fibres optique pour détection des bras et présence pièces
  • Zone de Fluxage
  • Zone de Préchauffage (en option)
  • Zone de désemaillage
  • Barrières Immatérielles

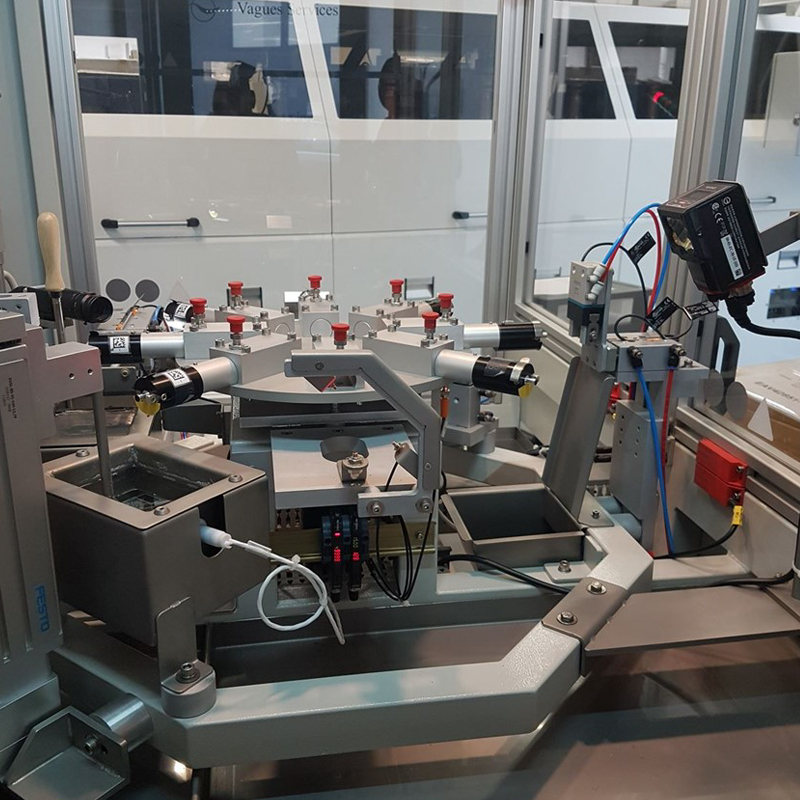

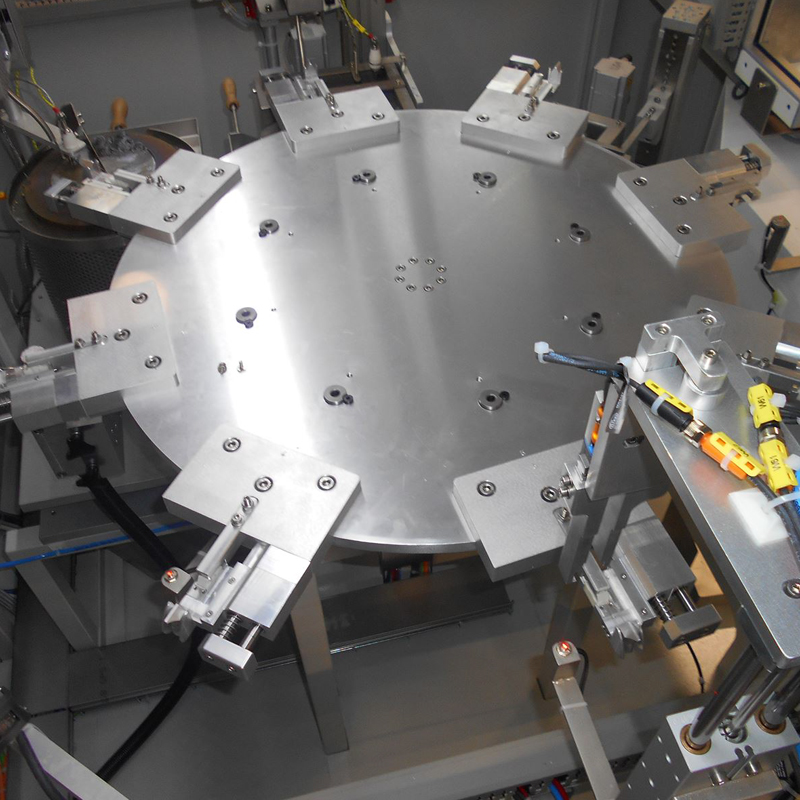

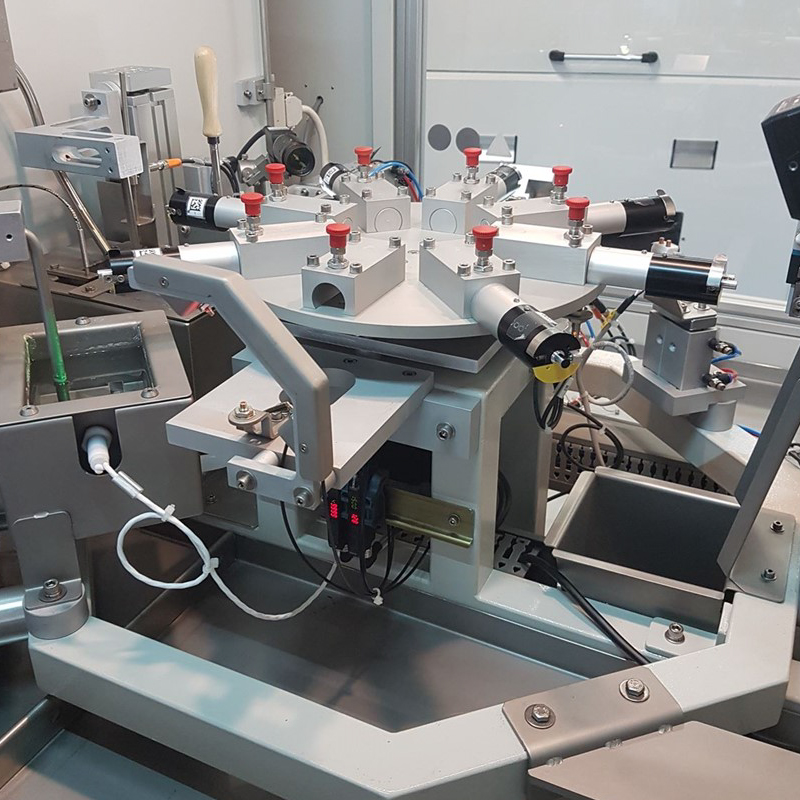

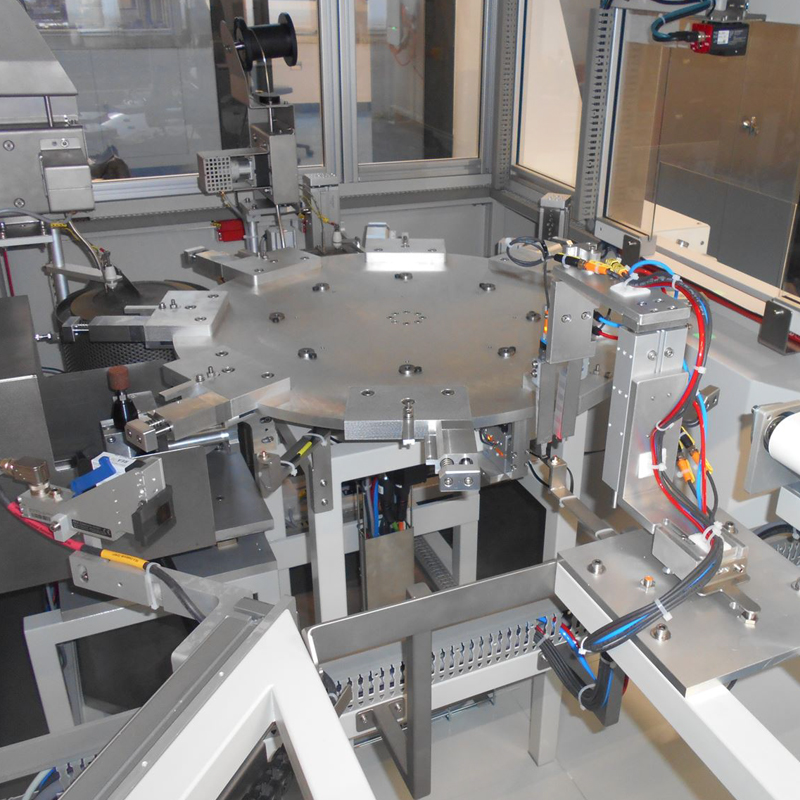

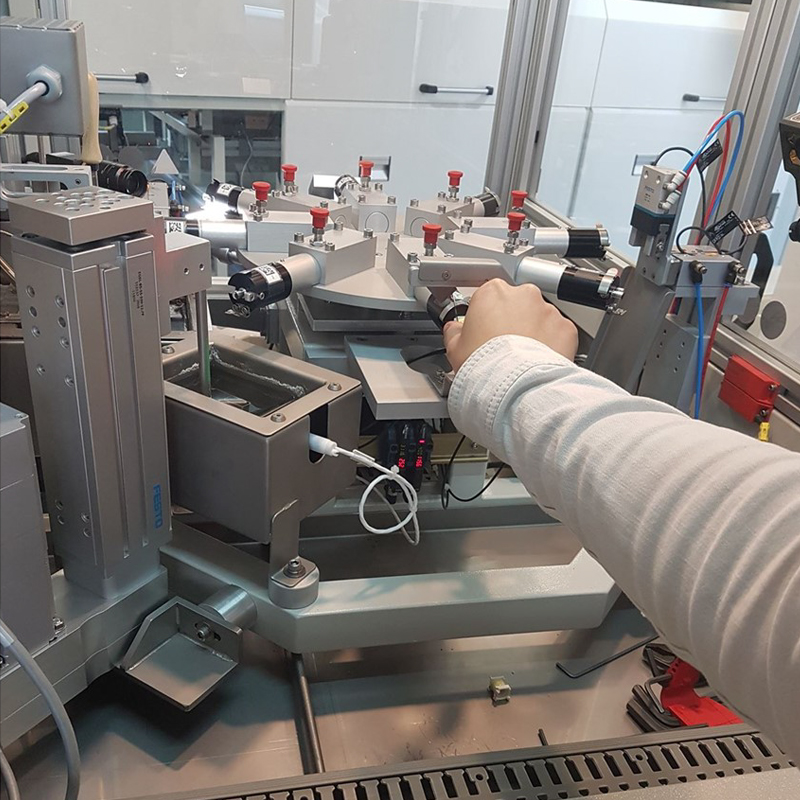

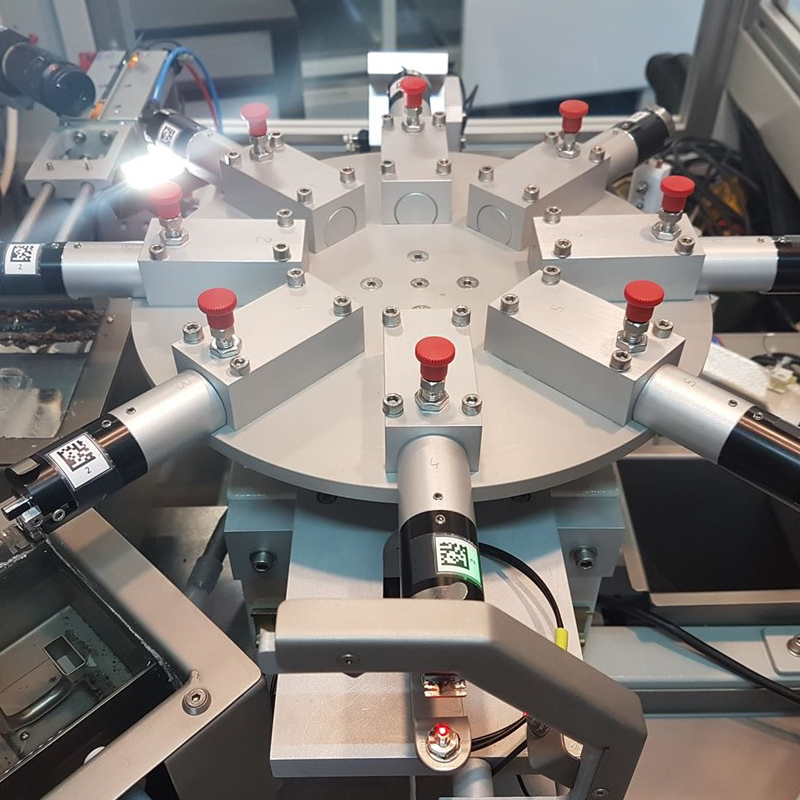

  • Plateau rotatif avec supports bras (4 ; 6 ou 8 postes)
  • Porte bidon pour flux
  • Bacs de propreté
  • Armoire Electrique
  • Pupitre IHM avec écran tactile
  • Balise couleurs

  Caractéristiques détaillées

Dimensions :  Longueur 1350 mm x largeur 1600 mm x Hauteur 2350 mm (Les dimensions peuvent varier légèrement selon configuration du poste).

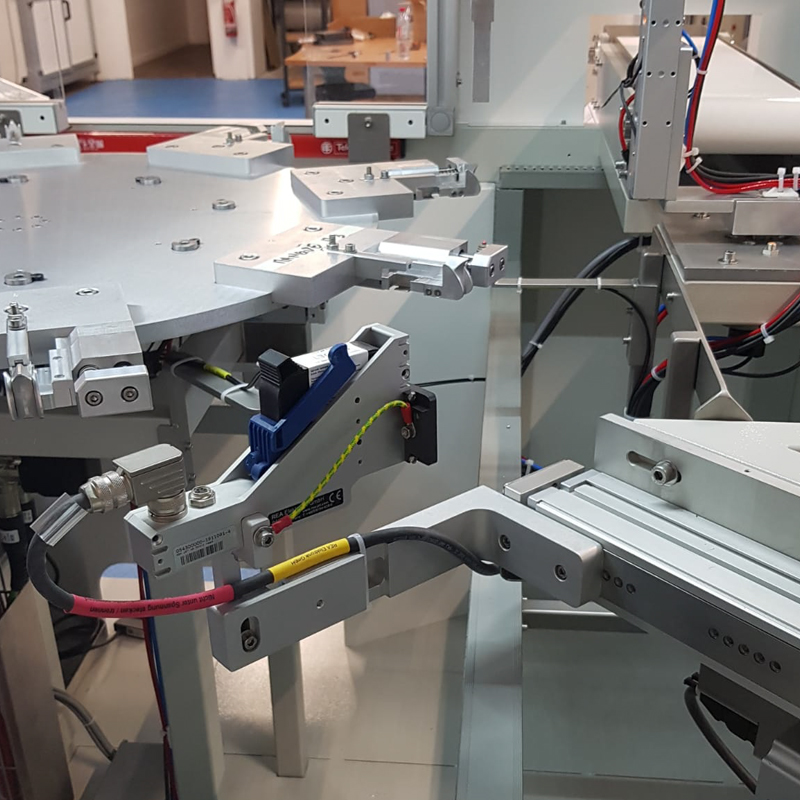

 Zone de Chargement / Déchargement

Poste composé d’une fibre optique pour détection du bras, 1 cellule pour détection de la pièce et leurs amplificateurs. Un lecteur de code-barre peut être ajouté (sur fourniture de cahier des charges) pour lancement par série ou par pièce unique.

Zone de Fluxage

Creuset de Fluxage avec godet piloté par un vérin pneumatique ou vérin électrique.

  • Godet fabriqué sur-mesure pour être adapté à vos pièces
  • Capteur de présence flux
  • Système de montée et descente pneumatique ou électrique
  • Bac intermédiaire pour le flux avec 3 capteurs de niveau

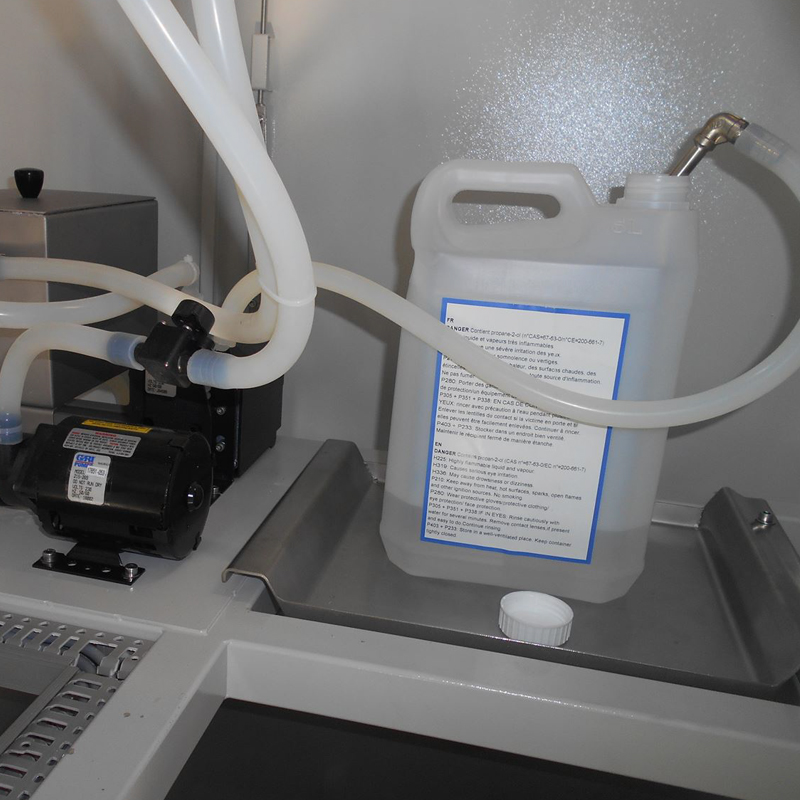

  • Porte-bidon simple pour le flux (ou double si besoin d’alcool)

Zone de Préchauffage (en option)

Station avec préchauffage inférieur infrarouge quartz ondes courtes ou zone de préchauffage à convection (air chaud)

Zone de Desemaillage

Creuset d’Etamage avec godet sur-mesure en titane.

  • Godet titane fabriqué sur-mesure pour être adapté à vos pièces
  • Flotteur avec capteur de présence alliage
  • Système de montée et descente pneumatique ou électrique
  • Système de raclage pneumatique avec lingotière pour rejet scories
  • Sonde thermocouple

OU

Bain Rotatif en titane

  • 1 Creuset tournant en titane
  • 1 raclage automatique
  • 1 Sonde thermocouple
  • 1 Pointe de touche pour vérification niveau alliage avant brasage
  • Ensemble monté sur axe électrique en Z

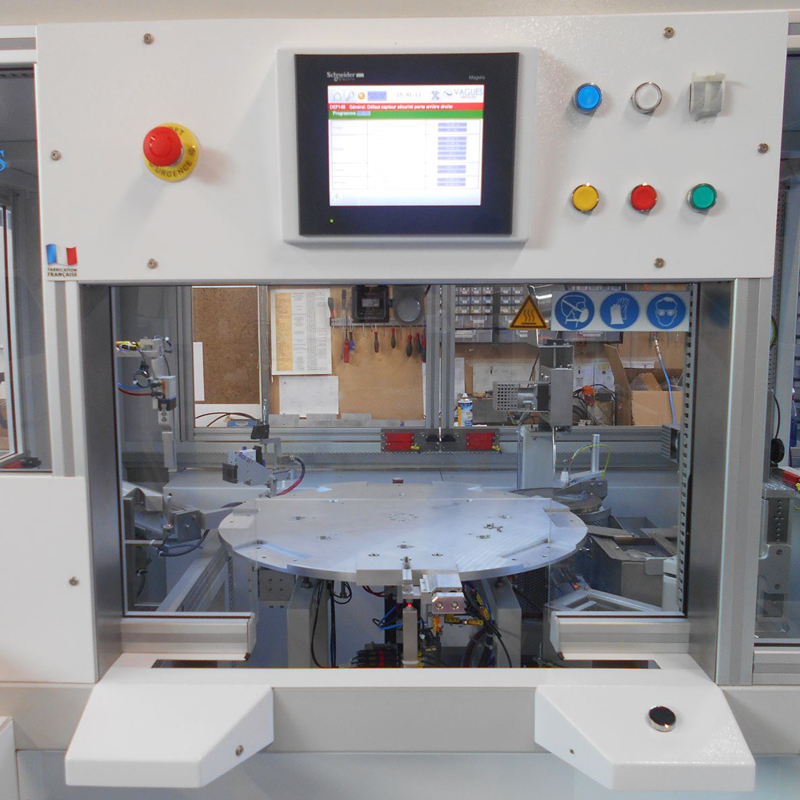

Pupitre IHM

  • Pupitre de commande avec écran tactile :
  • Paramètres du bain : Consigne de température du bain, température minimum du bain, température maximum du bain, vitesse de montée ou descente (si version électrique)
  • Paramètres du fluxeur : temps de remplissage du fluxeur, temps d’appoint d’alcool…
  • Paramétrages des programmes…
  • Messages d’alarme

Options

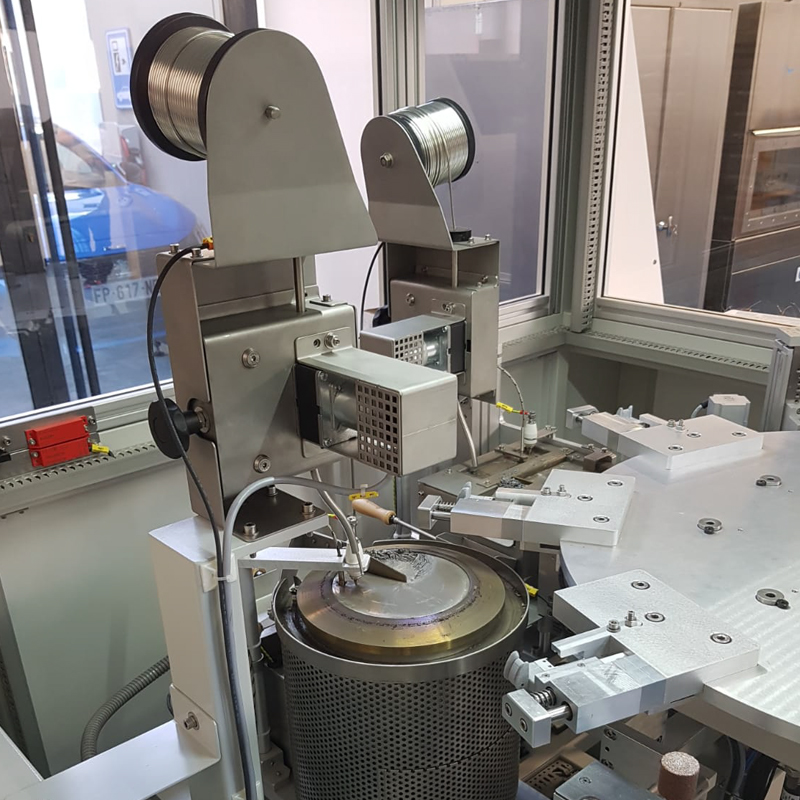

  • Avance soudure en fil ou en barre
  • Zone de préchauffage
  • Poste de détente fil (cambrage)
  • Poste de rejet pour pièces défectueuses
  • Densimètre automatique de flux
  • Tiroir de rangement supplémentaire
  • Système de filtration au charbon actif
  • Capot d’inertage (azote)
  • Lecteur code barre (sur cahier des charges)
  • Poste contrôle de la résistance
  • Poste de refroidissement

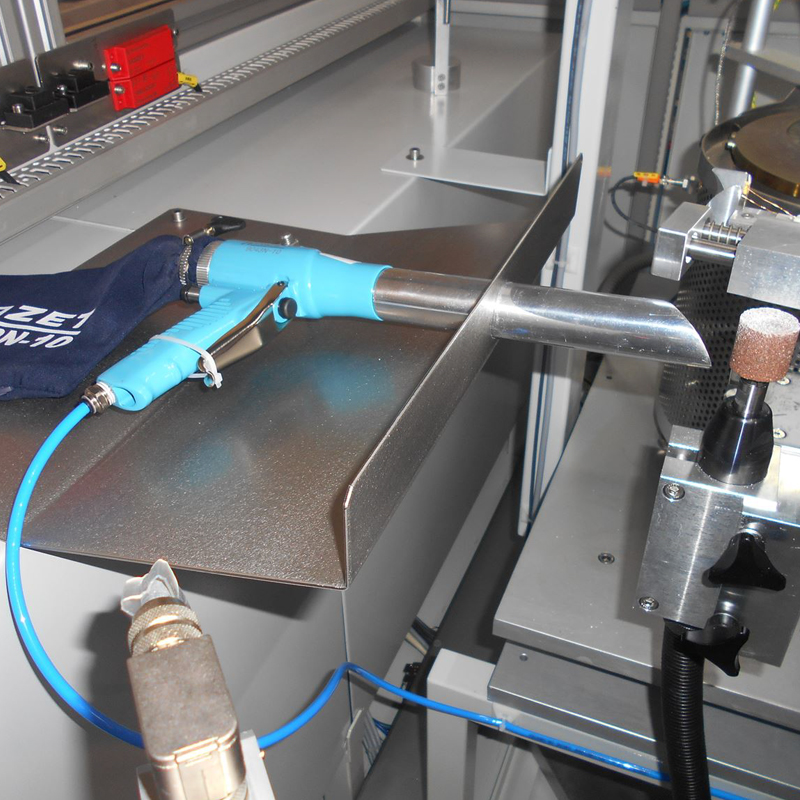

  • Poste de Grattage

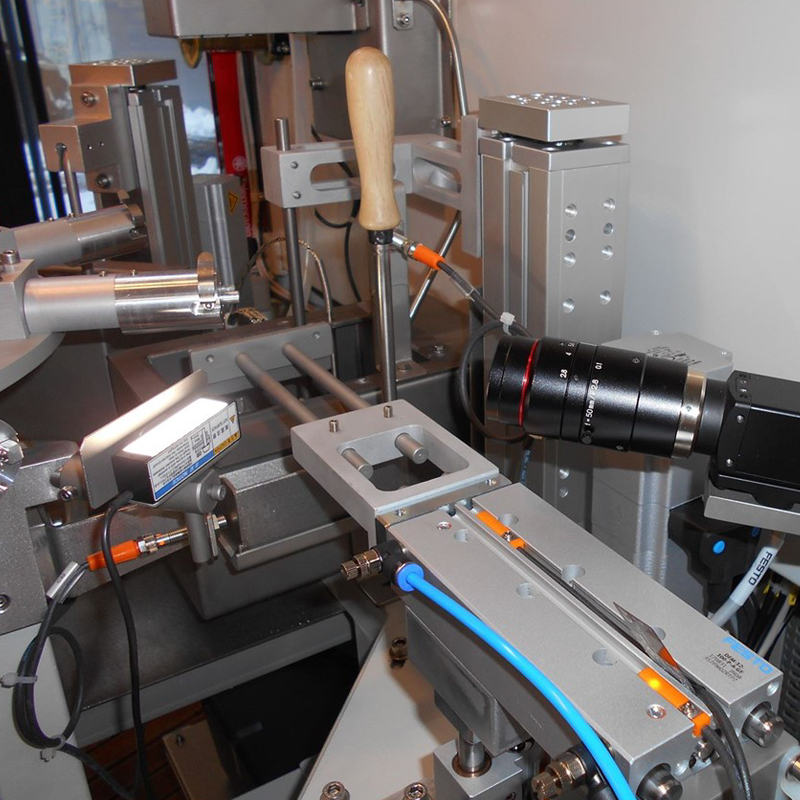

  • Poste Camera

  Produits similaires

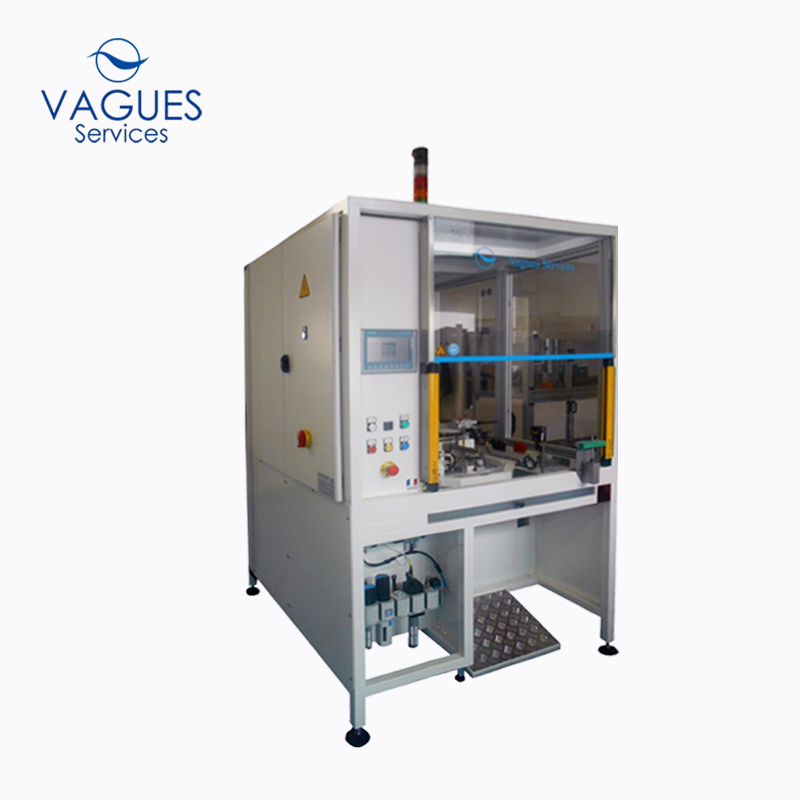

Carrousel sélectif

Carrousel

Carrousel pour PCB

Carrousel

Étamage/dedorage

Carrousel

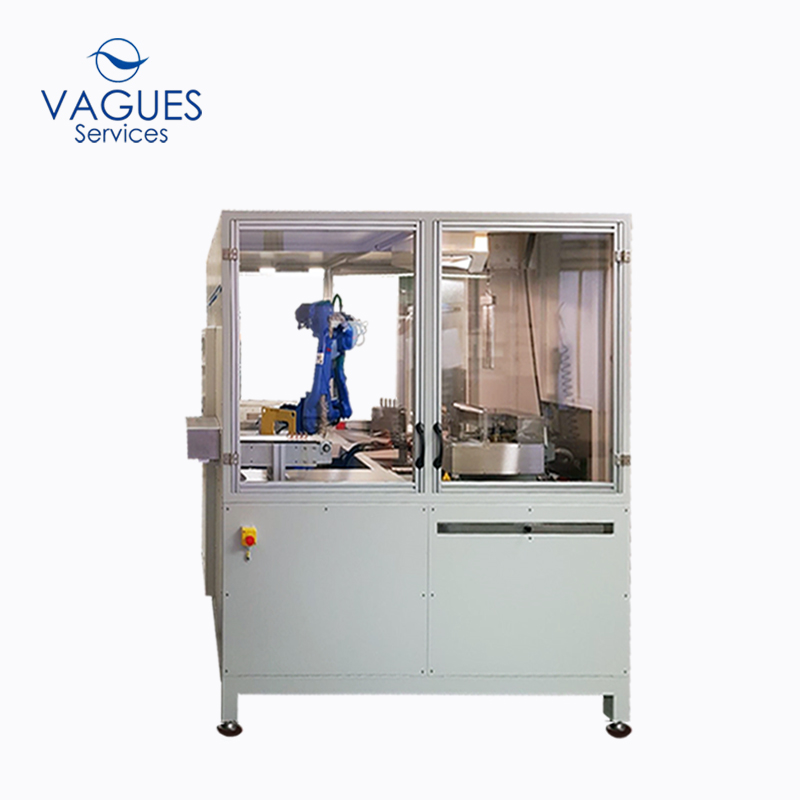

Ilot Robotisé
