Description produit

C’est une ligne très simplifiée mais nous pouvons fabriquer plus complexe sur cahier des charges. La ligne possède 4 postes d’insertion de composants en entrée machine et deux postes de récupération de cartes en sortie de vague.

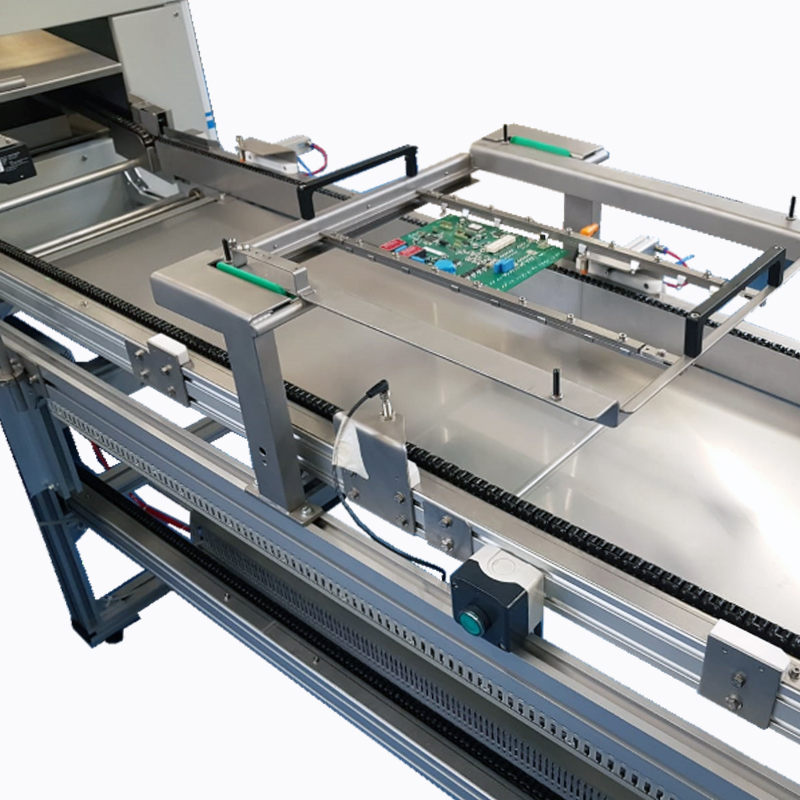

Chaque poste est équipé d’une cellule de détection de n° de cadre et d’un vérin stoppeur. Lorsque le cadre arrive sur son poste désigné, celui-ci est stoppé pour être pris par l’opérateur. Une fois que l’opérateur a fini son implantation, il le remet et le libère à l’aide du bouton lumineux.

Avant que le cadre rentre dans la machine, il est identifié grâce au code-barre qui lit le programme correspondant. Si la machine est ok à le recevoir (T° préchauffage, vitesse convoyeur, T° Bain etc), le vérin d’entrée libère le cadre pour qu’il démarre son cycle.

  Caractéristiques détaillées

Caractéristiques Techniques

• Convoyeur entrée machine à chaînes à galets motorisé
• Support cadre de brasage
• Convoyeur à bande avec ventilateur de refroidissement cadre de brasage
• Descenseur
• Convoyeur de retour cadre de brasage
• Ascenseur + retour cadre de brasage avec cellule de détection au poste
• Variateur de vitesse
• Construction profil aluminium

Modèle alternatif 1

• Convoyeur à chaînes à galets motorisé longueur 5,50 mètres
• Variateur de vitesse
• Construction profil aluminium

Modèle alternatif 2

• Convoyeur à chaînes à galets avec ou sans motorisation
• Retour cadre de brasage par l’intérieur
• Construction profil aluminium
• Habillage + Support barquette pour composants
